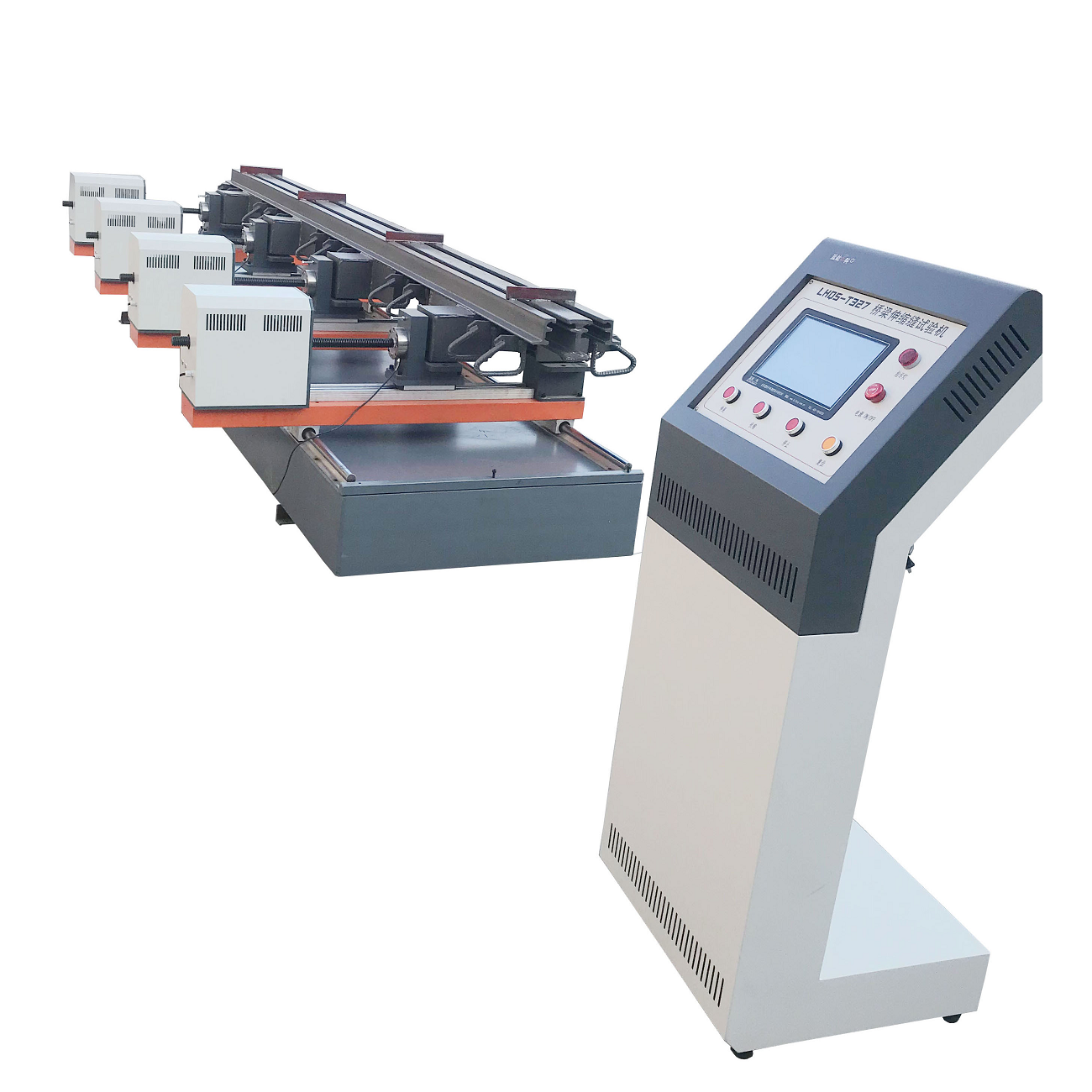

LHQS-T327型橋梁伸縮縫試驗機橋梁伸縮縫安裝公差測試系統 (多縫)技術參數

【適用范圍】：

用于橋梁伸縮領域中伸縮縫裝置裝配公差尺寸測定的壓縮性能試驗，能夠模擬伸縮裝置在公路橋梁的實際受力狀態，可用于單縫模數試驗裝置和多縫模數試驗裝置等試樣的測及防水性能試驗方法。

【符合標準】：

JT/T  327-2016  6.1.3.5.2  裝配公差要求-壓縮性能測試

JT/T 327-2016 公路橋梁伸縮裝置通用技術條件 附錄C防水性能試驗方法

【特性優勢】：

微機控制，7.8英寸超大彩屏顯示，中文界面。

具有顯示推拉力值大小的功能，對于夾持力大小可控。

特制的雙作用電動缸，具有平推以及平拉雙向作用力。

采用航空鋁材式高強度精密滑軌，確保試樣不受機臺摩擦力的限制。

采用分體式結構設計，適合不同樣品測試。

高承載水平工作機臺，單機臺承載力可達50KN，適合各種橋梁伸縮裝置。

【技術參數】：

顯示與控制：微機控制7.8英寸超大彩屏顯示，中文控制菜單

夾持力單位：KN

3. 組合式測試工作臺：1000mm*2000mm  4套

4. 鋁合金滑軌：10條

5. 工字鋼輔助夾具:4000mm

6. 加持方式：可調式夾具定位螺栓

7. 載荷時間：24H

8. 傳感器：50KN

9.加載行程50cm

10、負荷水平位移精度：±0.02% F?S

11. 控制方式：電動絲桿驅動控制

12. 重量：1500KG

13. 電源：220v

14 外觀尺寸：4300*2000*720m(長*寬*高) 主機平臺

              600*700*1300m(長*寬*高)  微機控制系統

我司可根據客戶需要承接如下檢測項目設備：

JT/T 327-2016 公路橋梁伸縮裝置通用技術條件 附錄B變形性能試驗方法

JT/T 327-2016 公路橋梁伸縮裝置通用技術條件 附錄C防水性能試驗方法

JT/T 327-2016 公路橋梁伸縮裝置通用技術條件 附錄D承載性能試驗方法

JT/T 327-2016 公路橋梁伸縮裝置通用技術條件 附錄E橡膠密封帶夾持性能試驗方法
