一、概述

MGW-6500S型微機控制靜載錨固試驗機采用微機控制電液伺服加載，主體與控制柜分置的設計，具有操作方便、工作穩定可靠、試驗精度高、加力平穩的特點，專用鋼絞線、靜載錨固強度試驗及錨圈口摩阻損失之用。測力采用負荷傳感器（6500KN），微機控制及顯示，電液伺服控制精度較高,控制系統采用鑫高軟件。

符合下列標準:

《鐵路工程預應力筋用夾片式錨具、夾具和連接器》             TB/T3193

《公路橋梁預應力筋用夾片式錨具、夾具和連接器》             JT/T329

《預應力筋用夾片式錨具、夾具和連接器》                            GB/T14370

《預應力筋用夾片式錨具、夾具和連接器應用技術規范》       JGJ85

二、組成

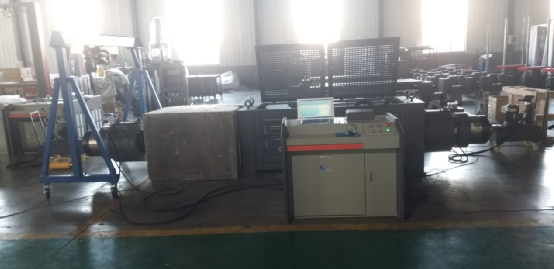

該該臥式靜載錨固機由主機和控制柜（含油源、泵站）及微機控制系統三部分組成。

1）主機：由負荷傳感器、機架、吊架、吊梁、圍板、千斤頂及墊板、錨板、錨具等組成。其中錨板、錨具及墊板隨做不同的試驗根數而更換不同的錨板和錨具。

2）控制柜：由控制面板、電機泵、送油閥、回油閥、截止閥、電磁換向閥、電液伺服數字閥、管路、油箱等系統構成，主要實現對油缸（千斤頂）、活塞啟動、后退、停止、壓力大小、速度快慢的控制。

3）微機控制電液測控系統。

三、參數

最大試驗力：6500KN

測力范圍：4%-100%（全程不分檔，等效三擋）

示值準確度（試驗力）：±1%

位移測量范圍：0-200mm

示值準確度（位移）：±0.5%

重復性：±0.5%

相對分辨率：±0.5%

活塞行程：200mm

拉伸間距: 3200mm(不包含水泥構件)

功率：4.4KW

輸入電壓：380V（三火一零）

外形尺寸：

主機：3200*900*900

控制柜尺寸：1100*735*900

凈重：6000Kg

標配5孔錨具（可定做）

四、性能特點：

1、采用高精度放大器及A/D轉換器，有效內碼200000，全程不分檔，電腦實時顯示主動端載荷、被動端載荷、載荷峰值、加載速度等；

2、采用PID閉環控制策略實現載荷控制；

3、最高控制油壓：60MPa；

4、油泵最大流量：1.89L/min；

5、負荷測量精度：≤±1%；

6、負荷測量精度范圍：2%-100%FS；

7、加壓速度控制精度：≤±5%；

8、保壓控制精度：≤±0.5%；

9、實時顯示載荷—時間曲線；

10、控制步驟可根據試驗要求自由編輯；

11、試驗結束時能自動記錄載荷峰值、計算錨口摩阻損失系數并保存試驗結果數據，用戶可查詢打印試驗報表；

12、具有最大試驗力保護功能；
