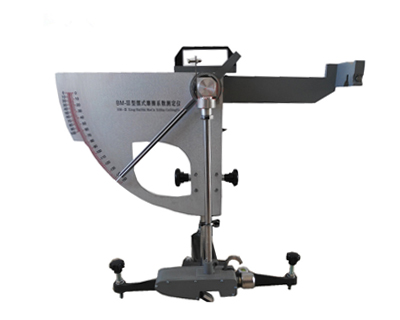

BM-III擺式摩擦系數測定儀

擺式摩擦系數測定儀是根據我國建筑行業施工特點和有關技術規范研制的專業化儀器，可靠性好、使用范圍廣、寬溫操作環境、操作簡單。主要用于建筑、建材、水利、電力、冶金、石化、港口、道橋、市政等基本建設工程。

擺式摩擦系數測定儀產品三包期為正式交貨之日起一年，對非人為造成的各類零件損壞，及時免費更換。

使用方法：
△選點：在測試路段上，沿行車方向的左輪跡，選擇有代表性的五個測點，每測點相距約5-10米
△儀器調平：
（1）將儀器測點上（標定方法見附錄），并使擺的擺動方向與行車方向一致。
（2）將擺向右運動，按下釋放開關。使卡環進入釋入開關槽，閾處于水平釋放位置，然后松開釋放開關，此時指針應被拔至緊靠拔針片。
（3）按下釋放開關擺向左運動，并時指針應指零。若不指零時，可稍旋緊或放松毛氈圈調節螺母。重復本項操作，直至指針指零。
△標定滑動長度：
（1）用橡膠皮刷清除擺動范轉圍內路面上的松散顆粒和雜物。
（2）讓擺自山懸掛，在橡膠片的外力平行擺動方向設置標準尺（126毫米），放松堅固把手，轉動升降把手。使擺緩緩下降，當滑溜塊上橡膠片剛接觸路面時，提起舉升柄使滑溜塊升高，將擺向右運動，并運動升降把手使擺下降一段距離，然后放下舉升柄使擺慢慢向左運動，直至橡膠片的邊緣剛剛接觸路面，對正126毫米尺的一端。再用手提起舉升柄，使滑溜塊向上抬起，并使擺繼續向左運動，放下舉升柄，再將擺慢慢向右運動使橡膠片的邊橡再一次接觸路面。橡膠片兩次同路面的接觸點的距離應為126毫米后，旋緊緊固把手，再校正一遍，若滑動長度不符合標準時，則升高或降低儀器底座正面的調平螺絲來校正，但須調平水準泡。使滑動長度符合要求。爾后，將擺置于水平釋放位置。
△測定：用水澆灑路面，并用橡皮刷刷刮，以便洗去泯漿，然后再灑水，并按下釋放開關，使擺在路面上滑過，指針可指示出路面的摩擦系數值（一段*次可不作記錄）。當擺向回擺時，用左手接住擺桿，右手提起舉升枘使滑溜塊升高，并將擺向右運動按下開關使擺卡環進入釋放開關，并將擺針撥至緊靠撥針片，重復此項，測定五次（每次均應灑水），記錄每次的數值。五次數值差不大于三個單位（刻度盤的一格半）如差值大于三個單位，應查產生的原因，并再次重復上述各項操作，至符合規定要求為止。
△測定結果：（1）每個測點用五次測定計數的平均值代表測點的摩擦系數值，并用五個測點的摩擦系數的平均值。代表該測定路段摩擦系數值。（2）測定讀數，該度盤上指針的讀數（簡稱“擺值”），除以100，為路面的摩擦系數。如：擺值33，摩擦系數即為0.33。

簡介：
該儀器主要用于高等級公路、城市道路及機場跑道抗滑性能的檢測。適用于公路面摩擦系數測定，可上下調接。該儀器調試方便，操作簡單，測試數據準確，穩定性大大提高，并且室內外均可使用，是高等級公路等專用設備建設中不可缺少的檢測儀器之一。是動力擺沖擊型儀器。它是根據“擺的位能損失等于擺臂末端橡膠片在路面上滑動時，克服路面摩擦所做的功”這一基本原理研制而成。擺從傾斜5度處自由放下到擺動停止的次數，應不少于70次。

參數：
△擺重量：1500g±30g。
△擺重心矩：410mm±5mm。
△橡膠片對路面正向靜壓力：22.2N / 2263g。
△擺在橡膠片端部距擺動中尺距：508mm。
△擺在路面上滑動長度：126mm。
△外形尺寸：700×360×700mm。
△儀器重量：約12kg。
