LWD-5A型瀝青混合料馬歇爾穩定度測定儀技術參數

馬歇爾穩定度測定儀,瀝青混合料馬歇爾穩定度測定儀,LWD-5A型馬歇爾穩定度測定儀, LWD-5A型瀝青混合料馬歇爾穩定度測定儀,大小兩用型瀝青混合料馬歇爾穩定度測定儀,大小兩用馬歇爾穩定度測定儀,馬歇爾穩定度測定儀,大小兩用型瀝青混合料馬歇爾穩定度測定儀,LWD-5A馬歇爾穩定度測定儀,LWD-5A型馬歇爾穩定度測定儀

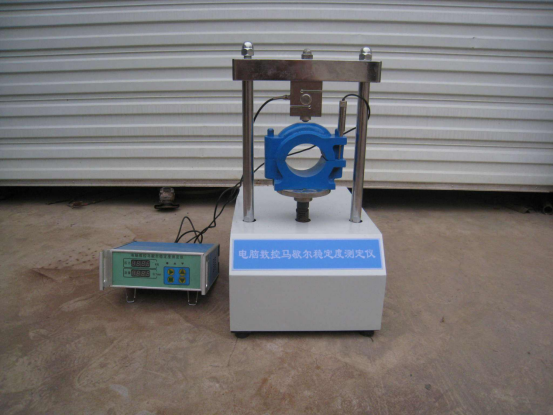

一、LWD-5A馬歇爾穩定度測定儀概述：

馬歇爾穩定度測定儀是研發生產的產品，適用于標準馬歇爾穩定度試驗和浸水馬歇爾穩定度，進行瀝青混合料的配合比設計或瀝青路面施工質量檢驗。顯示各種試驗數據，打印試驗數據，直觀方便。采用全數字標定壓力和流值，無需手動調整電位器；有過壓自動保護功能，不會出現因過壓而損壞儀器。

二、LWD-5A型瀝青混合料馬歇爾穩定度測定儀主要技術參數：

1.壓力測量范圍：0～50KN；jing度：10N；

2.流值測量范圍：0～30mm；jing度：0.01mm；

3.荷載上升速率：50±0.5mmmin；

4.壓頭：內徑Φ101.6mm(Φ152.4mm)；

5.電壓：220V±20V 50HZ

三、馬歇爾穩定度測定儀的性能特點：

1、現自動加載、自動停機、數據顯示、數據采集、峰值判別、峰值保持、以及數據和曲線的打印等功能。

2、用強電和弱電分離、數字和模擬分離，電子元件均采用正品，工作溫度范圍寬，工作性能穩定，重復性好，抗干擾能力強。

3、用硬件和軟件三重自我保護功能，保證試驗過程的安全可靠。

4、美觀，重量輕。

5、模塊化設計思想，各功能模塊相對獨立，便于維修和維護。

四、安裝及實驗操作:

1、安裝:

①將壓力傳感器裝于端螺紋孔后，用固定螺釘將力傳感器安裝在橫梁上；安裝位移傳感器于上壓頭專用插孔上，擰緊固定螺釘，將傳感器信號線正確連接到控制系統后背板對應插口。

②正確連接控制系統與主機之間的電機控制線。

③正確連接打印機信號電纜到控制系統對應插口，并插好打印機電源線。

④接電源線至電源插座。

2、試驗的操作：

檢查電源電壓是否在允許范圍內（220VAC?10％以內）。如果電源的情況不符合要求，應該放棄試驗，以免對設備造成不必要的損害或造成試驗數據不可靠；仔細檢查線路的連接是否存在錯誤。

如果檢查一切正常，插上電源線，此時如壓頭未在完全松開位置，應按動控制器面板上的“下降”鍵，退回壓頭到合適位置后，按動手動上升，看機器是否上升。

按住“試驗”鍵打開電源開關，然后松開“試驗”鍵用手推動位移傳感器的桿，看流值窗口的數據是否變化。再用手壓壓力傳感器，看壓力窗口的數據是否變化。

注意事項：每次試驗前，必須確保位移傳感器有＞2毫米的預壓。

②試驗操作

將保養加熱至適當溫度的標準試件放入夾具中，然后將夾具置于絲杠盤上，將位移傳感器置于上夾頭定位孔中，確保下位移傳感器在量程范圍之內。

③試驗過程

（1）顯示器及輸入鍵盤的使用說明

顯示共8位，分成兩組，試驗時，上邊顯示壓力，下邊顯示（見儀器面板示意圖）；鍵盤共四個，分別為“試驗”“打印”“上升”“下降”；“試驗”

鍵用于啟動自動試驗控制。“打印”鍵用于在試驗完成后打印試驗結果?！按蛴　辨I另一個功能為緊急停車， 在試驗過程中或者試驗結束后，電機處于下降過程中，按下“打印”鍵，試驗停止并且電機停轉?！吧仙辨I為手動上升（在非試驗狀態下），“下降”鍵為手動下降（在非試驗狀態下）。

（2）儀器使用方法

將電子測控部分與機械加荷部分聯接好，接通電源，此時窗口顯示P0.00,L0.00，儀器通電15分鐘后，將做好的試件放于加荷頭壓之間（不必預加壓），檢查無誤后按“試驗”鍵即可，儀器自動控制加荷部分加荷，試件受壓變形情況通過顯示器直接顯示出來，直到試件受壓破裂，停止加壓，顯示器上直接顯示試件的壓力和對應的流值。打印自動打印出試驗結果，即壓力與對應流值。同時儀器自動控制加荷設備下降至規定高度，方便換試件。如需打印試驗結果，按3動“打印”鍵即可打印出此次的的壓力和流值及相對應的曲線圖。如在開始下次試驗前不打印試驗結果則試驗數據將全部丟失！

（3）試驗中可能出現的情況

1、超載：如果試驗中力超過30kN，則自動停機并返回，屏幕顯示值。

2、在預定的路子內出現峰值，則屏幕顯示穩定度及對應的流值。

3、儀器的標定：

儀器的標定是通過調整計算機內的系數使顯示值與實測值相同。

由于環境溫度、溫度等各方面原因會引起測量系統誤差，為了消除系統誤差，保證測量的精度，應對所用傳感器（力和位移）進行定期檢定（一年一次）。檢定方法如下：

（1） 按著“試驗”鍵打開電源開關然后放手，則顯示窗口顯示出壓力和流值的基值。將流值傳感器放在標定架上在A點剛剛看不到即可。將標準測力計放好。如圖4－2

2）將控制系統的機箱蓋打開，熱機30分鐘后，按動“打印”鍵將窗口的壓力和流值的基值清零。

（3）壓力標定，用手動加壓方式將壓力加到30KN，北京航天華宇試驗儀器有限公司看顯示器上的壓力是否相符，如不同則需調整機箱內電位器K1，順時針則將壓力加大，逆時針則減小壓力。位置如圖4－3。

（4）位移傳感器的標定，用一個15mm的標準墊塊放在傳感器桿的下面，看顯示器上流值是否為15，如不同則需調整機箱內電位器K2。順時針則將流值加大，逆時針則減小流值。

五、維護與保養：

1.按照手冊的要求使用和維護儀器。

2.每次試驗結束后，應及時擦拭儀器表面的水滴及污垢，保持儀器的清潔。

3.絲杠盤的螺紋部分，應定期用油槍加注適量30#機械油，以保證其結合部位潤滑。

4.在使用中應盡量避免工作環境中的強電磁場干擾，以免影試驗的進行和測量的精度。

六、馬歇爾穩定度測定儀的簡易故障排除：

1、控制系統不顯示，整機不通電：

解決：（1）確保電源插座有電。

2）確保控制系統電源開關已打開。

（3）確?？刂葡到y(tǒng)總保險有效。（在控制器的電源插座的下面）

2、控制系統顯示，但主機不工作：

解決：（1）確保連接主機的連接線連接。

（2）確保主機保險完好有效，（主機保修在電源開關的下面）

（3）確保主機電機連接線完好，（在電機的接線盒里）

3、控制系統顯示，主機可以上升、下降顯示壓到試件，窗口沒有數據：

解決：（1）確保傳感器插頭插好。

（2）按住試驗鍵打開電源開關，看壓力和流值窗口是否有值。

（3）向本公司售后服務中心報修。

4、試驗后，壓力過載：

解決：（1）確保試件已養護過

5、流值過大：

解決：（1）確保恒溫水浴水溫為60 ±0.5℃

（2）確保試件養護時間為達到溫度后30Min。

（3）確保在規定時間內將試件壓完。

（4）確保流值傳感器在其工作行程內。

（5）確保試件的指標合格。

6、試驗后壓力過大，流值過小或壓力過小，流值過大：

解決：（1）確保恒溫水浴水溫為60 ±0.5℃

（2）確保試件養護時間為達到溫度后30Min。

（3）確保在規定時間內將試件壓完。

7、打印機不工作：

解決：（1）確保打印機電源插頭已插好，電源開關已打開。

（2）確保打印機信號電纜已插好。

（3）查看打印機是否處于聯機狀態。

（4）查看是否已裝好打印紙。
