LHNJ-0985智能路面層間粘結力拉拔試驗儀技術參數

一 產品概述

  瀝青路面結構層層間粘結材料的特性研究是近年國內外研究熱點，瀝青面層抗拉，抗剪強度不足，就極易出現推移，擁包和車轍等路面破壞現象。 但是由于規范缺失，各個單位研制的各類相應的試驗設備，并不能很好的適應現場工作環境。我司在認真調研了現場工作環境和客戶反饋后，研制出了全新的全套路面層間粘結強度試驗設備（包括路面層間粘結力拉拔試驗儀，路面層間直剪試驗儀，路面層間扭剪試驗儀，路面層間斜剪試驗儀）。這些設備大量采用了通用組件和結構，共享試驗軟件和控制系統，并為此裝備了特制的夾具（可定制），可以完成抗拉強度和抗剪強度的現場試驗（或室內試驗），相比較市面上的產品，具有輕便易用，自帶軸向加載機構（現場試驗時無需千斤頂和反力架，也無需利用汽車后軸等），自帶動力鋰電池電源箱，無需發電機和車載電瓶，控制系統自帶7寸彩色觸摸屏，并且還標配了無線連接的平板電腦（9.3寸），試驗軟件功能齊全，具有數據曲線保存和報表打印等特點，無論是功能還是配置，均全面超過市場上同類產品。同時，該產品已經兼容我司云端連接協議，可以將試驗數據上傳到云數據，實現遠程數據共享，查閱，打印等。

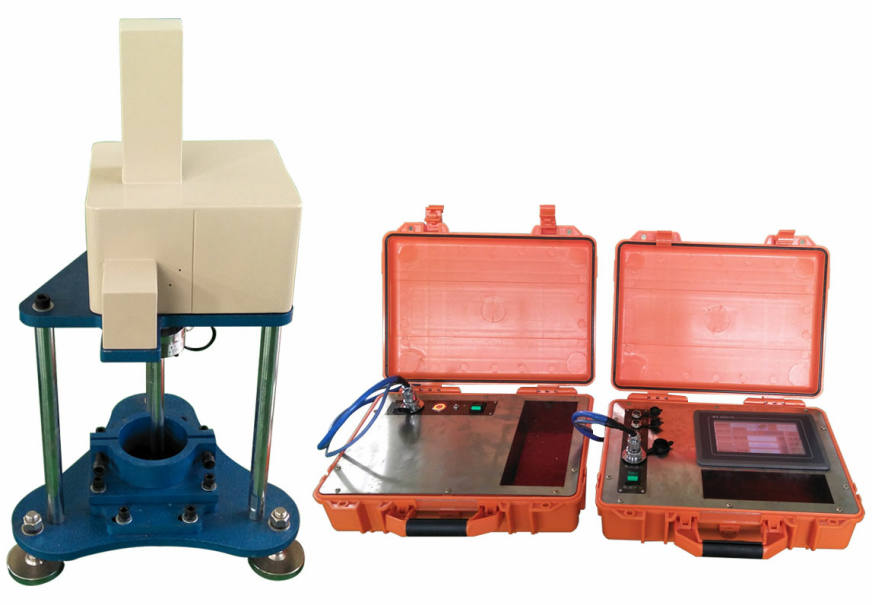

LHNJ-0985智能路面層間粘結力拉拔試驗儀

二 技術參數以及功能特點（拉拔試驗儀）

2.1技術參數

●拉伸機械裝置最da載荷：1噸

●載荷傳感器量程：10KN

分辨率：0.01KN

精度：0.5%

●拉伸裝置最da行程：125mm

●拉伸變形量顯示分辨率：0.01mm

                精度：0.1mm

●拉伸加載速度：1-30mm/min

●加載速度調節方式：步進電機無極調速

●拉伸夾具適應范圍：Φ100±0.5mm

●電源：內置36V10AH磷酸鋰動力電池

●最da功率：500W

●外形尺寸：420×420×720mm

●凈重：55Kg

  2.2產品特點

●小巧機身，現場試驗和室內試驗一體式設計。當用于室內試驗時，使用隨機配備的兩半式夾具，可以采用對圓柱形試件進行圓周夾持。

●帶有調平地腳，適用于現場試驗時，可以調節拉拔頭與路面水平。

●機身帶有溫度數字顯示器，可以讀取現場溫度。

●步進電機驅動加載，帶速度閉環，速度無級調節；高細分驅動設計，低速無振動。

●主控制器采用7寸彩色觸摸屏，界面友好美觀，帶有限位保護，過載保護。

●用戶操作界面是9.3寸的Windows平板電腦，采用Wifi（無線局域網）的方式和主控制器進行通訊。

●隨機配備便攜式磷酸鋰動力電池箱，用于現場試驗時無需發電機和車載電瓶。

●用戶試驗軟件可以完成試驗操作，曲線數據保存，報表打印等。（打印機由用戶自行配備）。通用的試驗軟件可以輸入試驗編號，試驗類型，試驗參數，樣品信息，粘結材料信息，路面信息，溫度，試驗員姓名等報表信息，使用ACCESS數據庫保存試驗參數，試驗數據，曲線等，保存記錄無上限。

●具有云存儲功能。本機試驗數據可以自動上傳至云數據庫，注冊用戶可以從遠端通過專門的軟件查看試驗結果，曲線等任何信息。
