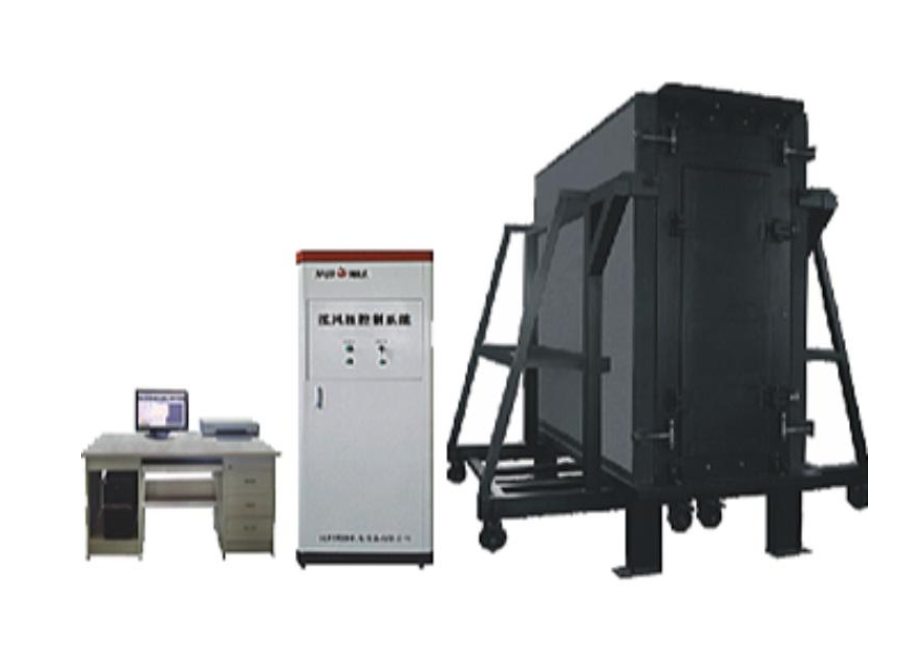

HD-BW-1612外墻保溫系統抗風壓性能檢測裝置技術參數

HD-BW-1612外墻保溫系統抗風壓性能檢測裝置技術參數

【檢測項目】

外墻外保溫系統抗風壓性能的測定。

【適用標準】

JGJ144《外墻外保溫工程技術規程》

【技術參數】

1. 風壓控制范圍：-7000Pa～0Pa

2. 風壓測試精度：0.5％

3. 風壓控制精度：≤控制目標壓力的±5％

4. 壓力脈沖過程時間控制偏差：

5. 升壓0.7～1.0s、持續2～3s、降壓≥4s

   6 循環次數：可任意設定，頻次控制準確度100％

   7、具有z大負風荷載設計值W任意設定，加壓過程默認方式為標準方法，也可人為自定義加壓過程程序的拓展性要求。

   8、管道管徑：8

   9、 供電要求：AC 380V、21kW      三相五線制動力電

                AC  220V  2KW  單相三線制照明

6. 供氣要求：帶式空壓機，220V，0.4～0.8MPa

7. 設備外形尺寸：長×寬×高

8. 控制臺：1600×910×1250（mm）

9. 負壓箱：2900×1500×3200（mm）

10. 變頻調速風機系統：1200×1500×1300（mm）

    15、氣動脈沖控壓系統：1000×800×700（mm）

    16、自重：4-7t
