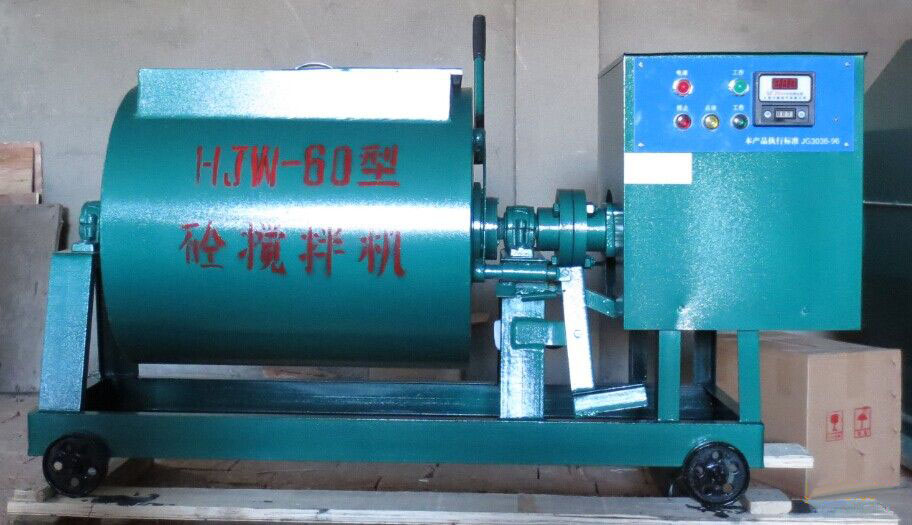

HJW-60型混凝土攪拌機技術參數

??HJW-60型混凝土攪拌機技術參數
一、 混凝土攪拌機 用途及特點
本機適用于建筑科研單位和建筑公司及混擰土構件單位試驗室，可攪拌普通混凝土和輕質混凝土，也可應用于其他行業試驗室對不同物料進行攪拌。
本機結構合理，操作方便，攪拌效率高，攪拌均勻，殘余量少，密封性好，粉塵少，清洗方便，是較為理想的試驗室用混凝土攪拌設備。
二、 混凝土攪拌機 主要技術參數：

1.進料容量                 96升

2.出料容量                 60升

3.最大出料容量             66升

4.攪拌均勻時間            ≤45秒

5.攪拌軸轉速             45轉/分

6.電動機功率              2.2千瓦

7.電源電壓                 380伏

8.外型尺寸            1520*530*1060毫米

9.總重量                   320KG

三、 混凝土攪拌機 結構及工作原理
本機由機架、攪拌裝置、傳動系統、出料系統和電器控制系統所組成。
機架是整個設備的支撐部件，由槽鋼、角鐵焊接而成。攪拌裝置由攪拌筒、攪拌軸、攪拌鏟片所構成，攪拌鏟片固定在攪拌臂上，并且與攪拌軸成為一臺，形成兩組螺旋方向相反，但導程及螺旋升角相同的螺旋帶狀攪拌鏟，攪拌鏟與攪拌筒內壁的間隙均可調整。

△            傳動機構是由電動機、減速器、連軸器所組成。出料系統為手工卸料，由蝸輪、蝸桿、手輪所組成，電器控制系統具有啟動、點動、停止、定時的功能。

△            工作原理，電動機通過減速器和連軸器使攪拌軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于正反兩個螺旋升角的作用，在鏟片工作時，使筒內的物料由一側推向另一側，又由另一側推回原處的循環動作，同時鏟片兩端的刮邊將粘在料筒兩端的物料刮下，使物料得到充分的攪拌從而獲得較理想的攪拌效果。

四、混凝土攪拌機安裝
機器拆箱后應檢查電動機、減速器、料筒軸承座等處在運輸中有無損壞，緊固件有無松動，若有松動應擰緊然后安裝，支撐地基為平整的混凝土地面，攪拌機搬運時應用繩索系在機架上，不可套系在攪拌軸上，攪拌機底座下面安裝有腳輪，可任意移動。
五、混凝土攪拌機操作程序

(1)啟動前首先檢查旋轉部分與料筒是否有刮碰現象，如有相碰現象，應及時調整。

(2)減速箱應注入機油后方能使用，卸料蝸輪以及滑動軸承處注入機油。

(3)清理料筒內雜物。

(4)啟動前將筒體限位裝置鎖緊，然后再啟動。

(5)啟開后發現運轉方向不符合要求時，應斷電源，將導線的任意兩根獻線互換位置再重新啟動。

(6)混凝土拌合料裝入筒內合上筒蓋。

(7)根據攪拌時間調整時間繼電器的定時，注意在斷電情況下調整。

(8)按動啟動按鈕主軸便帶動攪拌鏟運轉。

(9)根據攪拌時間，設定時間。

1.先按清零輕觸鍵。

2.按秒輕觸鍵，如已有設定，則顯示上次設定時間，每按一次數字變換一次，連續按該鍵，其值在0-9之間循環，當需要的時間出現時，停止按鍵。

3.按十秒輕觸鍵同2

4.按分輕觸鍵同2

5.按十分輕觸鍵同2

(10)達到調定時間后自動停車。

(11)攪拌時間如因混凝土拌合的阻力作用過大而使電機停轉，可用點動，使電機反轉，以減少其阻力，再按啟動即可。

(12)卸料時先停機，然后將筒體位限置手柄松開，再旋轉手輪，由蝸輪付帶動料筒旋轉到便于出料的位置，停止轉動，然后啟動機器使主軸運轉方可排出物料，直至將料排凈停止主軸運轉旋轉手輪將筒復位。

(13)清洗料筒，將水倒

入料筒內使主軸運轉將料筒和鏟片沖洗干凈或用砂子清洗也可。
