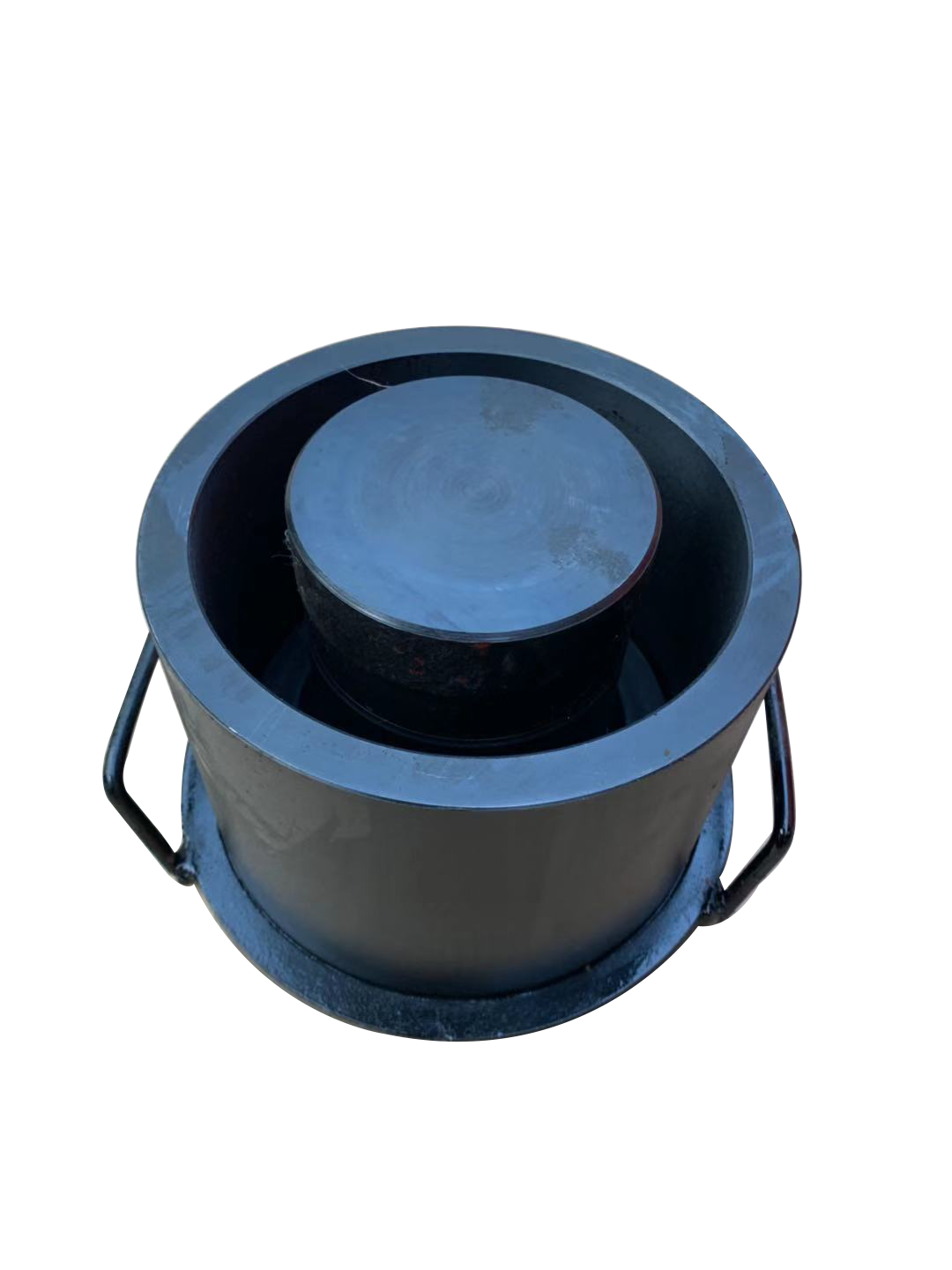

石子壓碎值測定儀技術參數

石子壓碎值測定儀技術參數

用途

用于衡量石料在逐漸增加的荷載下抵抗壓碎的能力 [1]  。

主要技術指標

1.承壓桶內徑 77㎜

2.承壓桶高度70㎜

3.壓頭直徑 75㎜

使用說明

1.將裝有試樣的試模放到壓力機上。注意使壓頭擺平，對中壓板中心。

2.開動壓力機，均勻地施加荷載，以500N/s的速率，加壓至25kN，穩壓5s，以同樣的速率卸荷。

3.將試模從壓力機上取下，取出試樣，以該粒組的下限篩孔過篩(如對4.75㎜~2.36㎜以2.36㎜標準篩過篩)。稱取試樣的篩余量(m1)和通過量(m2)，準確至1g [2]  。

操作規程

一、試樣準備

（1）用 13.2MM 和 9.5MM 標準篩過篩，取 9.5-13.2MM 的 試樣 3 組各 3KG，供試驗用。試樣宜采用風干石料。 如需加熱烘干時， 烘箱溫度不應超過 100℃， 烘干的時 間不超過 4 小時，試驗前，史料應冷卻至室溫。

（2）每次試驗的石料數量，應滿足按下述方法夯擊后石料 在試筒內的深度為 10CM。 在金屬筒中確定石料的方法： 將石料分三層倒入試筒中， 每 層數量大致相同； 每層都用金屬棒的半球面從石料表面上約 50MM 的高度出自由下落，均勻夯擊 25 次；最后用金屬棒作 為直刮刀將表面刮平；稱量量筒中試樣的質量 M0。以相同 質量的試樣進行壓碎值的平行試驗。

二、試驗步驟

（1）將試樣安放在底版上。

（2）將上面所得試樣分三次（每次數量大體相同）倒入試 筒中，每次均將式樣表面整平，并用金屬棒按上述步驟夯擊 25 次，最上層表面應仔細整平。

（3）壓柱放入試筒內，注意使壓柱擺平，切勿楔擠試筒壁。

（4）實驗開始在 10 分鐘左右的時間內達到總荷載 400KN，穩壓 5S。然后卸荷。

（5）用 2.36MM 篩篩分經壓碎的全部試樣，可分幾次篩分， 均需篩到在 1 分鐘內沒有明顯篩出物為止。

（6）稱取通過 2.36MM 篩孔的全部細集料質量 M1。

三、試樣結果計算整理

石料的壓碎值 Qa，準確到 0.1%。 Qa=M1/M0*100 式子中：Qa —石料的壓碎值（%） M0 —試驗前試樣的質量 M1 —試驗后通過 2.36MM 篩孔的細料質量 以倆次平行試驗結果的算術平均值作為壓碎值的測定值。 粗集料壓碎值試驗紀錄 試驗次數 試樣質量 試驗前試 樣質量 M0—— （g） 壓碎值 （%） 試驗后通過 2.36MM 篩 Qa—— 孔的細料質量 M1——（g） [1]  。

石子壓碎指標值測定儀操作規程

1、標準試樣一律取用10-20毫米的粒徑，并在氣干狀態下進行試驗，注：對多種巖石組成的卵石，如其粒徑大于20mm?顆粒的巖石礦物成分與10-20mm的顆粒有顯著差異時，對大于20mm的顆粒，應經人工破碎后篩取10-20毫米的標準粒級，另外進行壓碎指標值試驗。?

2、試驗前先將試樣篩去10mm以上的顆粒，再用針狀和片狀規準儀剔除其針狀和片狀顆粒，然后稱取每份約重3公斤的試樣3份備用。?

3、置圓筒于底板上，取試樣一份分兩層裝入筒內，每裝完一層試樣后，在地盤下面墊放一直徑為10mm的圓鋼筋將筒按住，左右交替顛擊地面各25下，第2層顛實后，試樣表面距盤底的高度應控制為10毫米左右。?

4、筒內試樣表面，把加壓頭裝好（注意應使加壓頭保持平整）放在試驗機上，在3—5分鐘內均勻的加荷到20噸，然后卸荷，取出測定筒倒出筒中試樣，并稱其重量（g0）用孔徑為2.5毫米的篩篩除被壓碎的細粒，稱量剩留在篩上的試樣重量（g1）
